Недорогой солнечный элемент с тройным соединением и арсенидом галлия с эффективностью 27 % (гетеротипный солнечный элемент)

Недорогой солнечный элемент с тройным соединением и арсенидом галлия с эффективностью 27 % (гетеротипный солнечный элемент)

1. В качестве побочного продукта при производстве солнечных элементов из арсенида галлия с тройным соединением эффективность сравнима с эффективностью модельных солнечных элементов, а стоимость намного ниже, чем у модельных солнечных элементов.Преимущества разнотипных солнечных элементов также отражаются в гибкой компоновке и возможности вывода различных напряжений шины на небольшие модули.
2: Есть две спецификации: треугольная и трапециевидная.Упаковка треугольных солнечных элементов может использовать только коммерческий SMT, в то время как трапециевидные солнечные элементы могут использовать SMT или универсальную технологию контактной сварки для космических солнечных элементов.

Модель:
SAP201b/c
Марка продукта:
YIM

Количество:
штат:





Запрос цены Добавить в корзину

Описание продукта

Структура батареи

Структура P / N Структура тройного соединения типа N / P, основные материалы верхней батареи и нижней батареи соответственно

GaInP2/InGaAs/Ge

Верхний электрод Золото Никель/Золото/Серебро/Золото (AuGeNi/Au/Ag/Au)

Нижний электрод палладий/серебро/золото (Pd/Ag/Au)

Антибликовая пленка Оксид титана/оксид алюминия (TiOx/Al2O3)

б) Типичные электрические характеристики

Voc(мВ) 2630

АО (мА/см2) 16,8

Pм(мВт/см2) 36,5

Средний КПД фотоэлектрического преобразования (Эфф) не менее 27%

в) характеристики батареи

Типовой размер (мм) 35,4×16,7, (35,4+13,6)×14,7

Толщина подложки Ge (мм) 0,155 ± 0,02

Плотность поверхности (мг/см2) ≤80

SAP201b использует трапециевидный солнечный элемент с выходным напряжением шины 8 В в качестве базового продукта.Решение для высокого напряжения шины может быть настроено на срок службы от 1 до 2 лет.

SAP201c использует треугольный солнечный элемент и напряжение шины 3 В в качестве базового продукта.Схема высокого напряжения шины может быть настроена по индивидуальному заказу, 5 В ~ 12 В, мощность не будет снижена, а срок службы составляет 0,5 ~ 1 год.

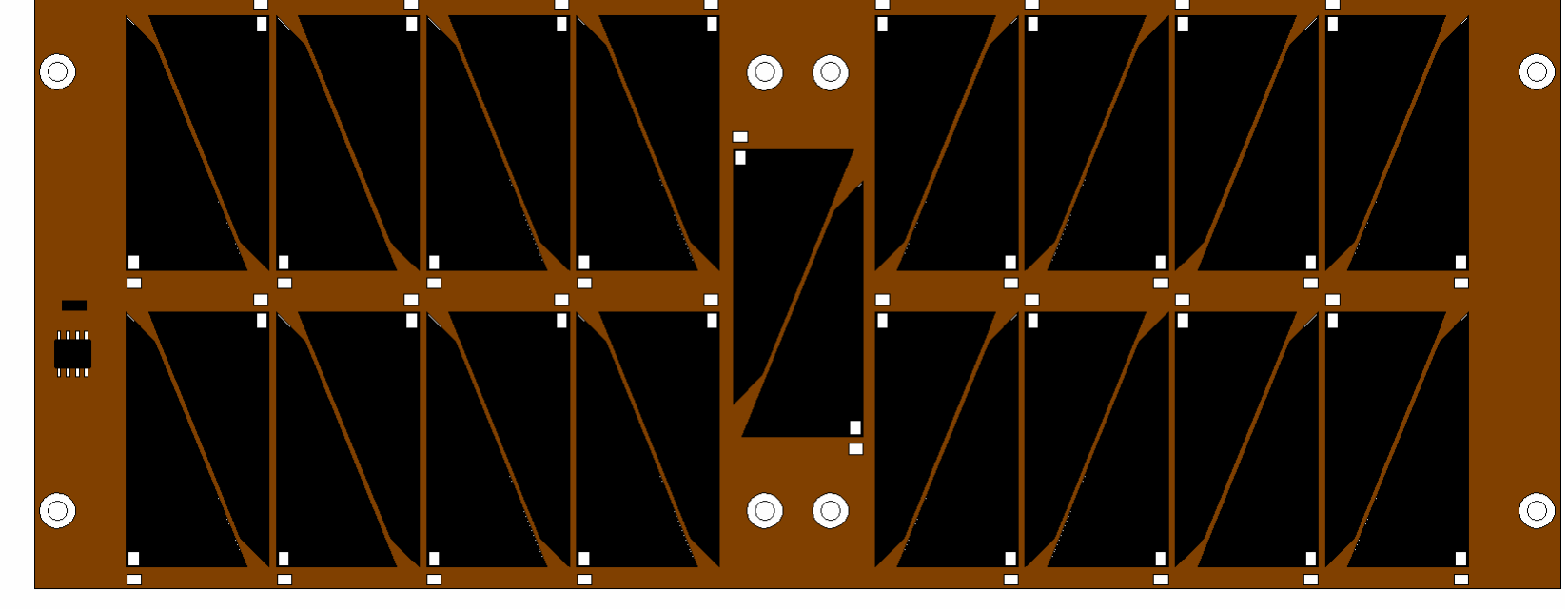

фото4

ТИП		SAP201b		SAP201c
		Трапециевидный солнечный элемент 5С6П		Треугольный солнечный элемент 2С17П
(мм)		83 мм × 211,5 мм
БОЛ	V_ос(В)	25℃	13.1	5.24
	V_{член парламента}(В)	85℃	9.41	3.76
	P_{член парламента}(Вт)	25℃	4.05	4.30
	P_{член парламента}(Вт)	85℃	3.45	3.67
EOL	V_ос(В)	25℃	12.7	5.08
	V_{член парламента}(В)	85℃	9.03	3.61
	P_{член парламента}(Вт)	25℃	3.70	3.92
	P_{член парламента}(Вт)	85℃	3.15	3.36

1) BOL указывает на данные в начале жизни;

2) EOL указывает данные в конце орбитальной жизни, SAP200b оценивается в соответствии с 1-летней ожидаемой продолжительностью жизни, а SAP200c оценивается в соответствии с 6-месячной ожидаемой продолжительностью жизни;

3) Pmp – выходная мощность солнечной батареи в оптимальной рабочей точке.
