МССМ-4,5-12,5Б
YIM
| Количество: | |
|---|---|
1.Описание
MSCM-4.5-12.5B представляет собой миниатюрный фотоэлектрический модуль для выработки электроэнергии, использующий 2 аэрокосмических трехпереходных солнечных элемента на основе арсенида галлия со средней эффективностью преобразования 30,0% (AM0, 1 солнце, 136,7 мВт/см2, 25 ℃).При использовании на земле стандартное расчетное напряжение составляет 4,5 В, а рабочий ток — 12,5 мА.Его можно использовать в качестве основного источника питания для непосредственного питания аккумуляторных батарей и электронных продуктов в таких областях, как носимые устройства и Интернет вещей.
2.Особенность
Высокая эффективность, легкий и тонкий；
Герметичный, водонепроницаемый;
Хорошая барьерная функция
Хорошая производительность при слабом освещении;
Хорошая адаптация к окружающей среде；
3. Sструктура
MSCM-4.5-12.5B в основном состоит из печатных плат, солнечных элементов на основе арсенида галлия, клея EVA и пленки TPT;он использует интегрированный дизайн структуры и схемы, сотрудничает с передовой технологией упаковки, имеет высокую степень интеграции, стабильную и надежную работу и может соответствовать различным требованиям.Требования к использованию в сложной природной среде.
4.Dдизайн Pараметр
Параметр | Ценить | Единицы |
Длина | 21.50-0.1 | мм |
Широкий | 110-0.1 | мм |
Толщина | 0.9 | мм |
Масса | 0.30-0.05 | g |
Пыленепроницаемый и водонепроницаемый | IP67 | / |
Допуск температуры | -80~+80 | ℃ |
Срок службы | 8 | год |
5.Электрические характеристики
Параметр | Ценить | Единицы |
IСК | 16.0 | мА |
Vос | 5.25 | V |
Iчлен парламента | 15.2 | мА |
Vчлен парламента | 4.53 | V |
Pчлен парламента | 68.8 | мВт |
Удельная мощность по площади | 29.1 | мВт/см2 |
Удельная мощность по весу | 156.4 | мВт/г |
@AM0 (136,7 мВт/см2, 25 ℃)
6.IV кривая

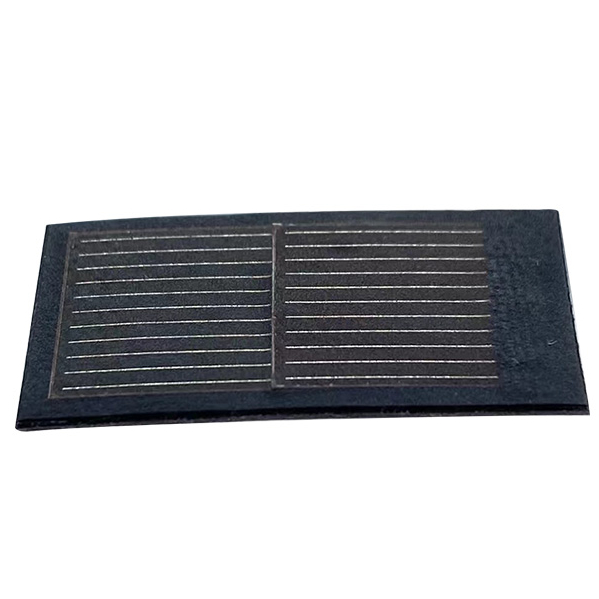

7.Продукт фотография
8.Температурные коэффициенты
Параметр | Ценить | Единицы |
ΔVoc | -13.0 | мВ/℃ |
ΔIsc | 0.01 | мА/℃ |
ΔVm | -13.2 | мВ/℃ |
ΔIm | 0.01 | мА/℃ |
9.Уведомление
Продукт представляет собой сегментированное поглощение и использование полного спектра солнечного света, и его характеристики не могут быть нормально выведены при источниках света не полного спектра, таких как внутренние светодиодные лампы и люминесцентные лампы;
Тест производительности продукта должен проводиться при естественном солнечном свете или искусственном источнике света, аналогичном естественному свету;
Показатели производительности, указанные в данном руководстве, были получены в результате тщательного тестирования и должны быть правильными.Однако производительность репрезентативного продукта в конкретной рабочей среде не может быть гарантирована.
