SC-3GA-1 Космическая сборка солнечных батарей с тройным соединением

Размер:30% солнечный элемент с тройным соединением (CIC)
Площадь: 1200 мм2/Размер: 40,0 мм×30,0 мм/Толщина: 155±20 мкм
Вес: <125 мг/см2 (с защитным стеклом и обходным диодом)

Типичные электрические параметры (AM0, 135,3 мВт/см2, 25 ℃)
Jsc=17,2мА/см2,Voc=2,70 В,Vм=2,36,Jм=16,4,Эфф= 30%

Модель:
СК-3ГА-1
Марка продукта:
YIM

Количество:
штат:





Запрос цены Добавить в корзину

Описание продукта

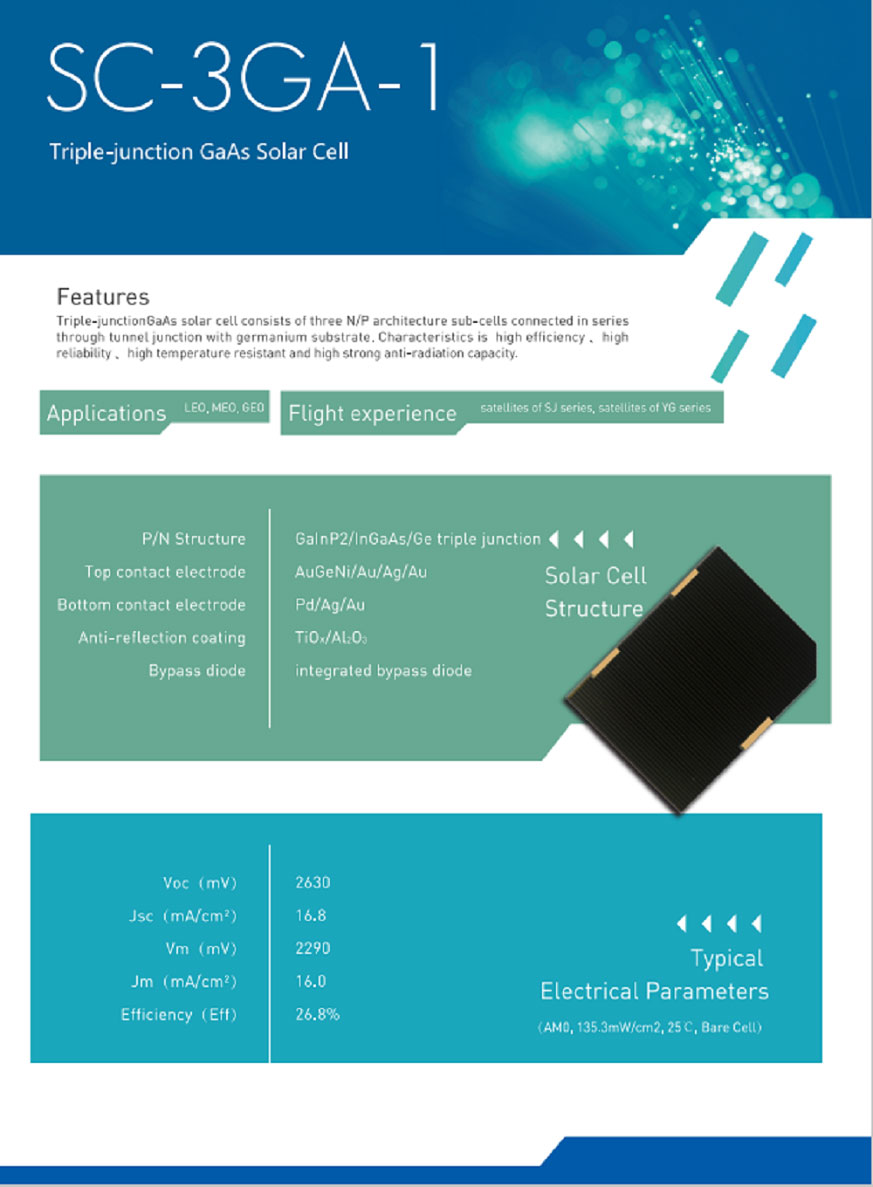

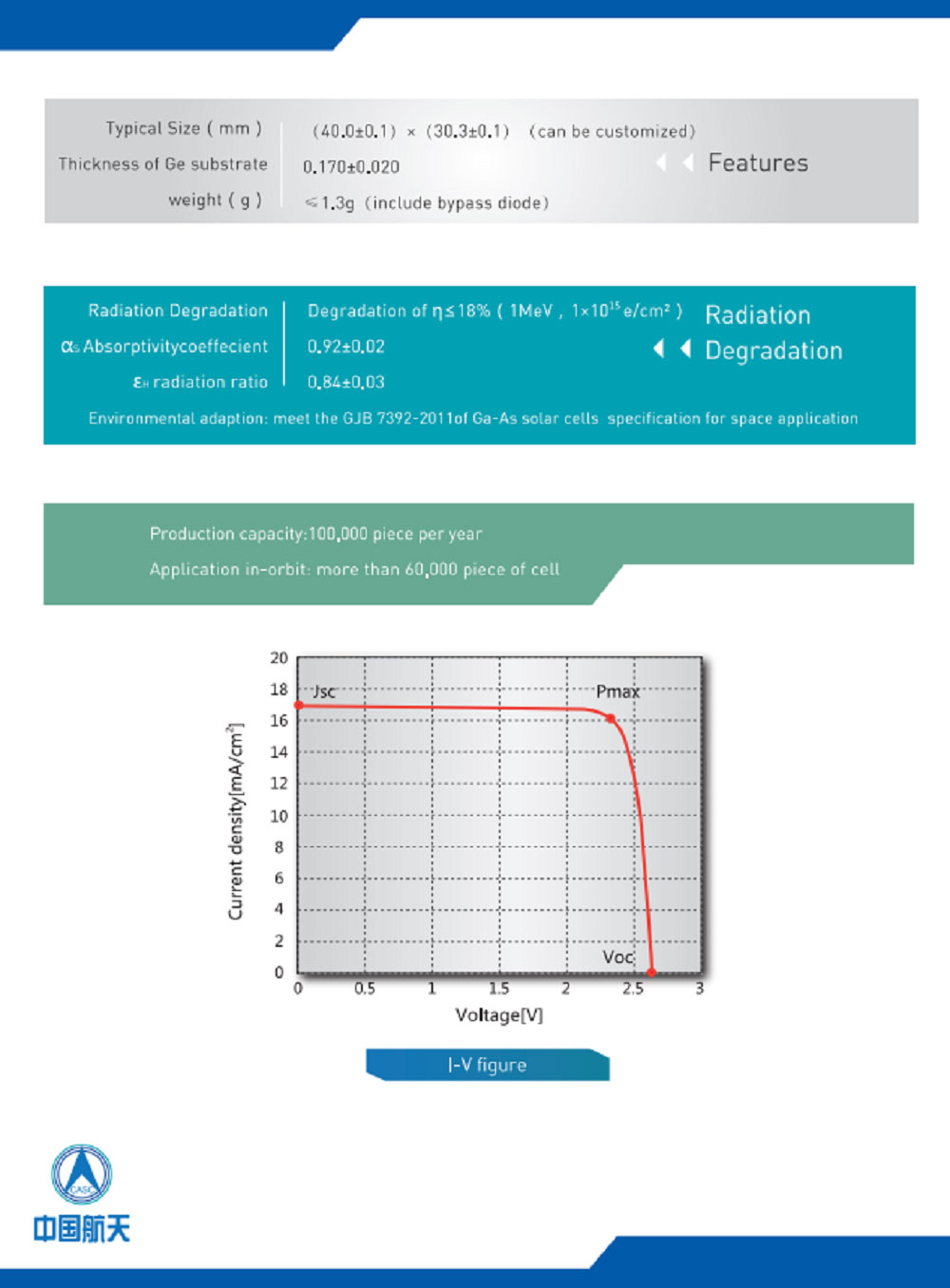

Техническое описание СК-3ГА-1-12

1. Конструктивные и механические данные

Базовый материал	GaInP2/GaAs/Ge на подложке Ge
AR-покрытие	TiO_X/Аль₂O₃
Dimensions	40мм×30мм
Площадь ячейки	12,00 см²
Масса	(145±12)мг/см²
Толщина	0,36±0,02 мм
покровное стекло	КФБ 120
Толщина покровного стекла	120±20 мкм
Межконнекторы (2× передняя сторона/1× диод)	Аг
Толщина межсоединителя	17 мкм

2. Типовые электрические параметры (SCA)

Среднее значение Voc разомкнутой цепи (мВ)	2630
Среднее значение короткого замыкания АО (мА/см²)	17.0
Средняя эффективность η_голый(1367 Вт/м²)	27,5%
Средний коэффициент заполнения	0.840

Стандарт: AM0, 1 солнце, 1353 Вт/м², 25℃.

3. Радиационная деградация (флюенс 1 МэВ)

Параметры	1×10¹⁴е/см²	5×10¹⁴е/см²	1×10¹⁵е/см²
Я / Я₀	0.99	0.96	0.92
Вм/Вм₀	0.94	0.92	0.90
вечера/вечера₀	0.93	0.88	0.83

4. Приемочные значения (SCA)

Напряжение В_L	2200 мВ
Мин.средний ток I_{л мин} @ В_L	190 мА
Мин.индивидуальный ток I_{L авеню} @ В_L	170 мА

5. Защита от теней (встроенный обходной диод)

V_вперед(250 мА)	≤4,0 В
I_{обеспечить регресс}(4,0 В)	≤1,0 мА

6. Температурные коэффициенты (15℃～75℃)

Параметры	БОЛ	1 МэВ, 5×10¹⁴е/см²
АО (мкА/см²/℃)	5.0	6.0
Voc (мВ/℃)	-6.4	-6.8

7. Пороговые значения

Поглощающая способность	≤ 0,92
Эмиттанс (нормальный)	0,84±0,02
Испытание на растяжение (при 45°)	≥0,83 Н/мм²
Положение дел	Квалифицированный
